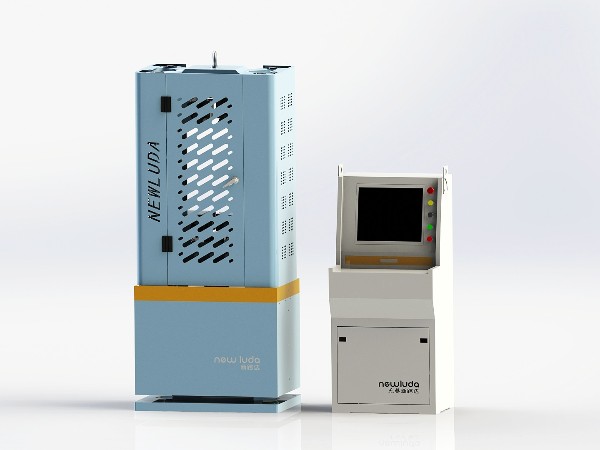

本機型電液伺服萬能試驗機是采用了液壓動力源驅動,電液伺服控制技術,計算機數據采集處理,可實現閉環控制及自動檢測的高精度材料試驗設備,其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成,最大試驗力1000kN,試驗機準確度等級優于1級。
0510-85628868
1、本機型電液伺服萬能試驗機是采用了液壓動力源驅動,電液伺服控制技術,計算機數據采集處理,可實現閉環控制及自動檢測的高精度材料試驗設備,其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成,最大試驗力1000kN,試驗機準確度等級優于1級。
2、本機型電液伺服萬能試驗機是一款通用性較強的產品,可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗,也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗,可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標,可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制,可以進行材料或產品的工藝合格性能驗證試驗。
3、該試驗機是雙空間結構,上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間,試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口,標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板,試臺上配有帶球形結構的下壓板,可直接做壓縮試驗。
產品型號 | WA-1000CI | WA-600CI | WA-300CI | WA-100CI |
---|---|---|---|---|
最大試驗力(KN) | 1000 | 600 | 300 | 100 |
測量范圍(KN) | 0~1000 | 0~600 | 0~300 | 0~100 |
試驗機示值精度 | 1級(0.5級) | 1級(0.5級) | 1級(0.5級) | 1級(0.5級) |
負荷保持時間 | ≥30 | ≥30 | ≥30 | ≥30 |
拉伸鉗口間最大距離(含活塞行程 |
600 | 600 | 600 | 500 |
壓縮試驗時上、下壓板間的距離 |
0~600 | 0~600 | 0~600 | 0~500 |
彎曲試驗時,兩支點最大距離 |
100~400 | 100~400 | 100~350 | 100~270 |
拉伸圓試樣夾持直徑 |
φ14~φ45 | Φ13~φ26 | Φ10~φ20 | Φ6~φ14 |
拉伸扁試樣夾持厚度 |
0~40 | 0~15 | 0~15 | 0~15 |
活塞行程 | 200 | 200 | 150 | 150 |
電機功率(kW) | 2.5 | 2.5 | 2 | 2 |
活塞最快上升速度(空載)(mm/min) |
80 | 80 | 80 | 100 |
試驗機主機外形尺寸(長×寬×高)(mm) | 960×620×2100 | 850×560×2000 | 740×460×1900 | 665×490×1600 |
測力部分外形尺寸(長×寬×高) (mm) | 1000×600×910 | 1000×600×910 | 1000×600×910 | 1000×600×910 |
主機凈重 | 2200 | 1750 | 1200 | 600 |
測力部分凈重 | 250 | 250 | 250 | 250 |
產品型號 | WA-2000CI |
---|---|
最大試驗力(KN) | 2000 |
測量范圍 | 4%-100%F.S.(全量程不分檔) |
試驗機示值精度 | 1級(0.5級) |
試驗力示值相對誤差 | ±1% |
試驗力示值分辨率(F.S.) | 1/200000F.S.(1/300000F.S.) |
立柱數 | 6 |
立柱間距離 | 580 |
最大拉伸空間 | 900 |
最大壓縮空間 | 750 |
彎曲試驗兩支點間距離 | 100-600 |
小圓試樣夾持直徑 | φ20-φ40 |
大圓試樣夾持直徑 | φ40-φ70 |
矩形試樣夾持厚度 | 0-50 |
位移示值相對誤差 | ±1% |
電機功率(KW) | 3.0 |
主機尺寸 | 1200*850*2900 |
油源柜尺寸 | 1000*600*910 |
主機凈重 | 5500 |
