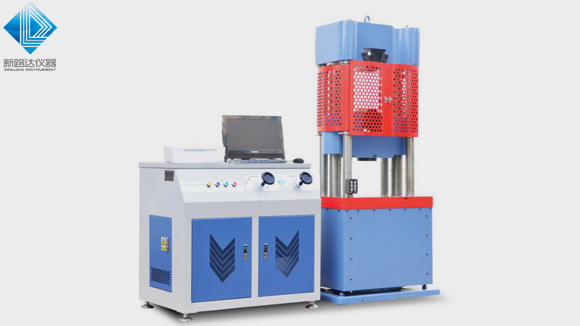

電液伺服系列電液式萬能試驗機 由主機、液壓源、控制器及計算機數據處理系統等組成,采用了電液伺服控制系統,能滿足負荷、變形、位移的三閉環控制要求, 并可以按照設定程序平滑切換,滿足各種材料試驗的要求,試驗過程由計算機進行控制、測量、顯示、處理并打印,集成度高,使用方便可靠。下面 無錫新路達給您介紹一下電液式萬能試驗機的主要配件。
1、主機
本試驗機的主機是由油缸與活塞、移動橫梁與驅動機構、安全裝置組成,其工作原理是油泵向工作油缸供油,通過活塞移動,試臺上下運動,進行拉伸或壓縮等試驗。拉伸試驗在主機的上鉗口座與下鉗口座之間進行,壓縮和彎曲等試驗是在主機的試臺和下鉗口座之間進行。
2、油源柜
油源柜分成測試系統和液壓系統。測試系統采用EHC系列電液伺服測控箱、GS-89數字伺服閥組和TestMaster3.0測控軟件組成電液伺服萬能試驗機測控系統。能實現對萬能試驗機的載荷、位移、變形三閉環控制。液壓系統由油箱、油泵、驅動電機、減壓閥、數字閥、電磁換向閥、濾油器及油缸、活塞等組成。在壓力油的作用下活塞向上移動帶動試臺和光桿、上鉗口座等對試樣加荷來完成各種試驗。
3、電氣系統
本試驗機采用三相五線制,主電器及控制回路為380V/50Hz, 電氣件裝在油源柜左側。安裝時,將電源引接到配電板上,檢查無誤后,再啟動橫梁升降電機檢查下鉗口座的升降動作是否與按扭所示相符。
